Software Defined Network
ネットワークの見える化
ネットワークテクノロジーの民主化を掲げる米国Ubiquiti社のUniFi Networkブランドは、ルーター、L2/L3スイッチ、無線アクセスポイント、監視・防犯用のIPカメラに至るまで、エンタープライズに必要な製品を廉価に打ち出しながら、それらを集中管理するツールの利用が無料です。
必要な種類のUniFiデバイスを購入し設置すれば、Software Defined Networkテクノロジーによるネットワークの可視性と直感的な操作性が手に入り、デジタルネイティブな若手社員であれば二時間程度のトレーニングで社内ネットワークの保守を担えるようになります。
ネットワーク健全化のストーリー
-
0
脆弱なネットワーク
創業以来2022年5月20日まで事務所と工場で構成される各事業所は、無秩序に拡張され手入れが困難となったネットワークにより、社員のパソコンと業務アプリケーションサーバー間の通信の可視性が失われている状態（なんとなく調子が悪い日々）でした。
インターネットとイントラネットの出入り口である最上位ルーター、ネットワークを拡張するために増設されたいくつかのハブ、最下層に位置するパソコンやプリンター群、そしてそれらを中継するLANケーブルおよび無線LANの健康状態は常に不明。保守と運用を専任できる人材がおらず、トラブル対応は現場任せで、クレーム処理と事後対応はもっぱら本社総務部の役割でした。
-
1
ネットワークの診断
2022年2月14日、診断チームの訪問Amalance社の診断チームが事業所に派遣され、事務所と工場それぞれのネットワークに接続されているパソコン、サーバー、ネットワークプリンターなどの端末を全て、検出しリスト化しました。この際、誰に聞いても判らない、組織の管理外の端末も検出されました。
通信のボトルネックとなっている陳腐化した古いネットワーク機器やケーブルが特定され、最新の通信規格を備え継続的なセキュリティパッチの適用が可能な製品への交換を薦められました。
-
2
ネットワークの刷新
2022年5月21日、新しい製品の設置と配線工事工場の操業が停止する土曜日に、丸一日をかけて以下の作業を実施していただきました。
ルーターの交換 民生品のホームルーターをエンタープライズ向けセキュリティルーターと交換し、業務ネットワークとIoTデバイス向けネットワーク、ゲストインターネット向けネットワークをVLANで分離。精密パケット検査により通信内容を可視化し業務に不要なアプリケーションとの遮断ルールを適用。所内に潜むマルウェア感染ホストと外部の司令塔サーバーとの遮断ルールを適用。 ハブの交換 民生品のハブをPoE対応のインテリジェントスイッチと交換すると同時に、ネットワーク全体のパケット転送能力を増強。PoEデバイスへのスマートな給電を行い、抜けやすいACアダプターを撤去。 無線APの交換 民生品の無線アクセスポイントをより高速で安全なものに交換すると同時に、SSIDを別途バックエンドに配備したRADIUSサーバーと連携させ、デジタル証明書を用いた認証認可ベースのセキュアな接続方式に切り替え。業務時間外は電波を停止するなど物理的な安全対策も適用。 こうして生まれ変わったネットワークは、Software Defined Networkテクノロジーにより、ネットワーク全体をビジュアルに俯瞰した上で構成する全ての機器を直感的に集中管理できるようになり、所内ネットワークの自営保守が可能になりました。
-
3
健全なネットワーク
2022年5月23日から現在情報通信インフラが整備され自営保守できるようになったことで後顧の憂いがなくなり、現在ではより積極的なDXに取り組んでおります。
Network Simplified
ケーススタディ
複雑化した社内ネットワークの現状を整理し明瞭化した上で、より最適なルーティングとスイッチング、より高速なワイヤレスアクセスへとアップグレードし、通信ネットワーク全体の信頼性と保守性を向上させます。
UDM ABDi様
カー用品チェーンのICT運用を支える（株）オートバックスデジタルイニシアチブ様は、UniFi Dream Machineを2021年暮れから各エリア法人の店舗へ順次導入し、セキュリティルーター兼無線LAN、そして店舗間をシームレスに結ぶVPNゲートウェイとして運用を開始しております。
Read More
UWB-XG 東京ドーム様
2022年1月より、東京ドーム球場では、300台のおもてなしタブレットが配備されたスペシャルシート向けに、UWB-XGを用い扇状のビームでWi-Fi範囲を形成。この結果、周囲の業務無線との干渉が回避され、タブレットのWi-Fi通信が安定し、顧客体験を向上させることに成功しました。
Read More
UDM-Pro 淡路インターナショナルホテル様
2021年12月、淡路インターナショナルホテル ザ・サンプラザ様は、UniFiシリーズのゲートウェイルータ、10台のフロアスイッチ、70台の無線LANアクセスポイントを採用し、従業員寮やプール等の屋外エリアを含む宿泊施設全体の有線・無線ネットワークを刷新し、自営運用を開始しました。
Read More
UDM-Pro 医療法人康生会様
2020年12月、医療法人康生会・つつじメンタルホスピタル様は、ケーブルテレビ株式会社の10Gbpsインターネット接続サービスを利用し、病院施設3棟の無線LAN環境を整備しました。外来および入院エリアにて利便性・安全性の高いインターネット接続サービスを提供しております。
Read More
nanoHD ロッテ様
2020年4月、ICT戦略部の主導で、DXの推進と働き方を改革する施策の一つとして、全社員のPCをChromebookに統一すると同時に、全拠点のネットワークアクセス環境を有線LANから、クラウドベンダーに依存しない (同社の理念でもある) サステナブルな無線LANへ移行しました。
Read Moreアクセスポイント
UDM, UDRを除く型番はルーター機能を有しませんので、後述するUniFi系ルーターのネットワーク配下でご利用ください。
| 製品名 | 無線LAN規格 | MIMOストリーム数 (送信 x 受信) | 最大スループット | アンテナゲイン | インターフェイス | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 | 設置環境 | 無線区間暗号化 | 最大同時接続数 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| UAP-AC-Pro | 802.11 a / n / ac Wave1 | 2.4 GHz : 3 x 3 MIMO, 5 GHz : 3 x 3 MU-MIMO | 2.4 GHz : 450 Mbps, 5 GHz : 1,300 Mbps | 2.4 GHz : 3 dBi, 5 GHz : 3 dBi | (2) GbE RJ45 port (802.3af) | 196.7 x 196.7 x 35 mm | 350 g | 48 V, 0.32 A 802.3afインジェクター (同梱) | 9 W | -10 to 70 °C | 屋内 / 屋外 | WPA-PSK / Enterprise (WPA2) | 250 |
| UAP-nanoHD | 802.11 a / n / ac Wave2 | 2.4 GHz : 2 x 2 MIMO, 5 GHz : 4 x 4 MU-MIMO | 2.4 GHz : 300 Mbps, 5 GHz : 1,733 Mbps | 2.4 GHz : 3 dBi, 5 GHz : 3 dBi | (1) GbE RJ45 port (802.3af) | Ø160 x 32.65 mm | 300 g | 48 V, 0.32 A 802.3afインジェクター (同梱) | 10.5 W | -10 to 70 °C | 屋内 | WPA-PSK / Enterprise (WPA2) | 200 |
| U6-Lite | 802.11 a / b / g / Wi-Fi 4, 5, 6 | 2.4 GHz : 2 x 2 MIMO, 5 GHz : 2 x 2 MU-MIMO and OFDMA | 2.4 GHz : 300 Mbps, 5 GHz : 1.2 Gbps | 2.4 GHz : 2.8 dBi, 5 GHz : 3 dBi | (1) GbE RJ45 port (802.3af) | Ø160 x 32.65 mm | 300 g | 48 V, 0.32 A 802.3afインジェクター (別売) | 12 W | -30 to 60 °C | 屋内 | WPA-PSK / Enterprise (WPA2 / WPA3) | 300 |
| U6-Pro | 802.11 a / b / g / Wi-Fi 4, 5, 6 | 2.4 GHz : 2 x 2 MIMO, 5 GHz : 4 x 4 MU-MIMO and OFDMA | 2.4 GHz : 574 Mbps, 5 GHz : 4.8 Gbps | 2.4 GHz : 4 dBi, 5 GHz : 6 dBi | (1) GbE RJ45 port (802.3at) | Ø197 x 35 mm | 460 g | 48 V, 0.5 A 802.3at PoEインジェクター (別売) | 13 W | -30 to 60 °C | IP54 | WPA-PSK / Enterprise (WPA2 / WPA3) | 300 |
| U6-LR | 802.11 a / b / g / Wi-Fi 4, 5, 6 | 2.4 GHz : 4 x 4 MIMO, 5 GHz : 4 x 4 MU-MIMO and OFDMA | 2.4 GHz : 600 Mbps, 5 GHz : 2.4 Gbps | 2.4 GHz : 4 dBi, 5 GHz : 5.5 dBi | (1) GbE RJ45 port (802.3at) | Ø220 x 48 mm | 800 g | 48 V, 0.5 A 802.3at PoEインジェクター (別売) | 18.5 W | -30 to 60 °C | IP54 | WPA-PSK / Enterprise (WPA2 / WPA3) | 300 |
| U6-IW | 802.11 a / b / g / Wi-Fi 4, 5, 6 | 2.4 GHz : 2 x 2 MIMO, 5 GHz : 4 x 4 MU-MIMO and OFDMA | 2.4 GHz : 574 Mbps, 5 GHz : 4.8 Gbps | 2.4 GHz : 5 dBi, 5 GHz : 5.9 dBi | (1) GbE RJ45 port (Data in), (4) GbE RJ45 ports (Data out) | 139.6 x 96 x 31.2 mm | 460 g | 48 V, 0.5 A 802.3at PoEインジェクター (別売) | 13.5 W | -30 to 60 °C | 屋内 | WPA-PSK / Enterprise (WPA2 / WPA3) | 300 |
| U6-Mesh | 802.11 a / b / g / Wi-Fi 4, 5, 6 | 2.4 GHz : 2 x 2 MIMO, 5 GHz : 4 x 4 MU-MIMO and OFDMA | 2.4 GHz : 574 Mbps, 5 GHz : 4.8 Gbps | 2.4 GHz : 3 dBi, 5 GHz : 5 dBi | (1) GbE RJ45 port (802.3af) | Ø48.5 x 159.5 mm | 400 g | 48 V, 0.32 A 802.3afインジェクター (同梱) | 11.4 W | -30 to 60 °C | 屋内 | WPA-PSK / Enterprise (WPA2 / WPA3) | 300 |
| UDM | 802.11 a / n / ac Wave2 | 2.4 GHz : 2 x 2 MIMO, 5 GHz : 4 x 4 MU-MIMO | 2.4 GHz : 300 Mbps, 5 GHz : 1,733 Mbps | 2.4 GHz : 3 dBi, 5 GHz : 3 dBi | (4) LAN GbE RJ45 port, (1) WAN GbE RJ45 port | Ø 110 x 184.2 mm | 1.05 kg | AC Power Cord (同梱) | 26 W | -10 to 45 °C | 屋内 | WPA-PSK / Enterprise (WPA2) | 200 |
| UDR | 802.11 a / b / g / Wi-Fi 4, 5, 6 | 2.4 GHz : 4 x 4 MIMO, 5 GHz : 4 x 4 MU-MIMO and OFDMA | 2.4 GHz : 600 Mbps, 5 GHz : 2.4 Gbps | 2.4 GHz : 3.4 dBi, 5 GHz : 4.3 dBi | (4) LAN GbE RJ45 port, (1) WAN GbE RJ45 port | Ø 110 x 184.1 mm | 1.15 kg | AC Power Cord (同梱) | 19.37 W | -10 to 45 °C | 屋内 | WPA-PSK / Enterprise (WPA2 / WPA3) | 300 |
| 製品名 | 無線LAN規格 | MIMOストリーム数 (送信 x 受信) | 最大スループット | アンテナゲイン | インターフェイス | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 | 設置環境 | 無線区間暗号化 | 最大同時接続数 |
ゲートウェイルーター
UDM, UDM-Pro, UDRにはコントローラー機能が含まれます。他の型番はUCK-G2などのコントローラー機器で管理する必要があります（後述）。
| 製品名 | インターフェイス | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 |
|---|---|---|---|---|---|---|
| USG | (3) GbE RJ45 port | 135 x 135 x 28.3 mm | 366 g | 12 VDC, 1 A Power Adapter (同梱) | 7 W | -5 to 45 °C |
| USG-Pro-4 | (2) GbE RJ45 port, (2) GbE RJ45 / SFP Combination WAN port | 484 x 44 x 164 mm | 2.3 kg | Internal AC/DC Power Adapter, 60W (24 V, 2.5 A) | 40 W | -5 to 45 °C |
| UXG-Pro | LAN : (1) GbE RJ45 port, (1) 10G SFP+ port, WAN : (1) GbE RJ45 port, (1) 10G SFP+ port | 442.4 x 43.7 x 285.6 mm | 3.42 kg | (1) Universal AC input, 200-240VAC, 1.7A max., 50/60 Hz, (1) RPS DC input, 11.5VDC, 2.87A | 30 W | -10 to 40 °C |
| UDM-Pro | (8) GbE RJ45 LAN port, (1) GbE RJ45 WAN port, (1) 1/10G SFP+ LAN port, (1) 1/10G SFP+ WAN port | 442.4 x 43.7 x 285.6 mm | 3.99 kg | (1) Universal AC Input, 100-240VAC, 50/60 Hz, (Redundant) RPS DC Input | 33 W | -5 to 40 °C |
| UDM | (4) LAN GbE RJ45 port, (1) WAN GbE RJ45 port | Ø 110 x 184.2 mm | 1.05 kg | AC Power Cord (同梱) | 26 W | -10 to 45 °C |
| UDR | (4) LAN GbE RJ45 port, (1) WAN GbE RJ45 port | Ø 110 x 184.1 mm | 1.15 kg | AC Power Cord (同梱) | 19.37 W | -10 to 45 °C |
| 製品名 | インターフェイス | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 |

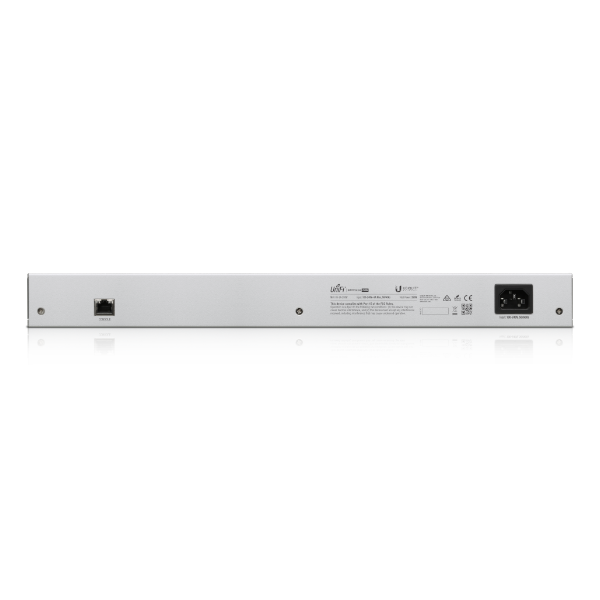

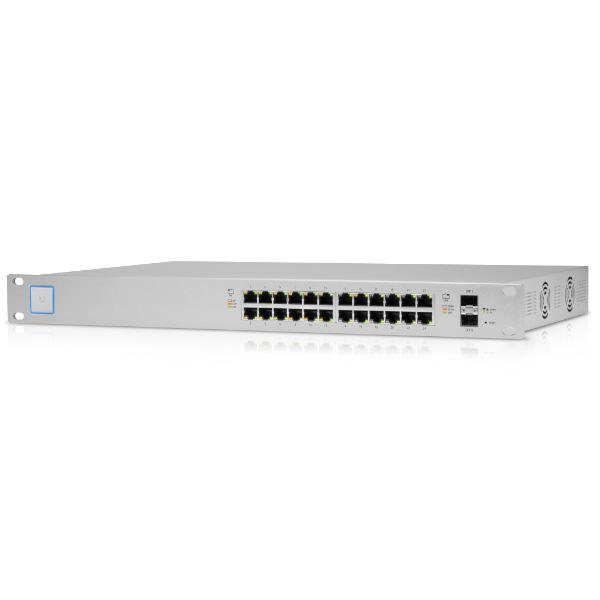

スイッチ
型番に-Pro, -Enterpriseが付くものはレイヤー3スイッチ、その他はレイヤー2スイッチです。SFPポートを利用するには専用のモジュールが別途必要です。
| 製品名 | インターフェイス | PoEインターフェイス | PoEポート毎の最大ワット数 | PoE出力合計ワット数 | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 |
|---|---|---|---|---|---|---|---|---|---|
| USW-Flex-Mini | (5) GbE RJ45 port | (port 1) 802.3af/at PoE-In (pins 1, 2+; 3, 6-) | - | - | 107.16 x 70.15 x 21.17 mm | 150 g | USB Type C 5V/1A Adapter (同梱) | 2.5 W | -5 to 45 °C |
| USW-Flex | (5) GbE RJ45 port | (port 2-5) 802.3at PoE (pins 1, 2+; 3, 6-) | 25 W | 802.3af : 8 W, 802.3at : 20 W, 802.3bt : 46 W, POE-50-60W : 46 W | 122.5 x 107.1 x 28.0 mm | 230 g | USW-XX-PoE, U-POE-at, POE-50-60W, POE-54V-80W | 5 W | -40 to 55 °C |
| USW-Lite-8-PoE | (8) GbE RJ45 port | (port 1-4) 802.3af/at PoE (pins 1, 2+; 3, 6-) | 30 W | 52 W | 99.6 x 163.7 x 31.7 mm | 295 g | 外部 AC/DC Power Adapter, 60W (同梱) | 8 W | -15 to 40 °C |
| USW-Enterprise-8-PoE | (8) 2.5GbE RJ45 port, (2) 10G SFP+ port | (port 1-8) 802.3af/at PoE (pins 1, 2+; 3, 6-) | 32 W | 120 W | 200 x 248 x 44 mm | 2.4 kg | 内部 AC/DC Power Adapter, 150W | 120 W | -5 to 45 °C |
| USW-Lite-16-PoE | (16) GbE RJ45 port | (port 1-8) 802.3af/at PoE (pins 1, 2+; 3, 6-) | 30 W | 45 W | 191.7 x 185 x 43.7 mm | 1.2 kg | 内部 AC/DC Power Adapter, 60W | 15 W | -15 to 40 °C |
| USW-16-PoE | (16) GbE RJ45 port, (2) 1G SFP port | (port 1-8) 802.3af/at PoE (pins 1, 2+; 3, 6-) | 32 W | 42 W | 424.4 x 200 x 43.7 mm | 2.80 kg | 内部 AC/DC Power Adapter, 60W | 18 W | -5 to 40 °C |
| USW-24-PoE | (24) GbE RJ45 port, (2) 1G SFP port | (port 1-16) 802.3af/at PoE (pins 1, 2+; 3, 6-) | 32 W | 95 W | 424.4 x 200 x 43.7 mm | 3.09 kg | 内部 AC/DC Power Adapter, 120W | 25 W | -5 to 40 °C |
| USW-Pro-24-PoE | (24) GbE RJ45 port, (2) 10G SFP+ port | (port 1-16) 802.3af/at PoE (pins 1, 2+; 3, 6-), (port 17-24) 802.3bt PoE (pairs A 1, 2+; 3, 6-)(pairs B 4 , 5+; 7, 8-) | 802.3af/at : 32 W, 802.3bt : 64 W | 400 W | 442.4 x 285.4 x 43.7 mm | 4.30 kg | 内部 AC/DC Power Adapter, 450W | 50 W | -5 to 40 °C |
| USW-48-PoE | (48) GbE RJ45 port, (4) 1G SFP port | (port 1-32) 802.3af/at PoE (pins 1, 2+; 3, 6-) | 32 W | 195 W | 442.4 x 285 x 43.7 mm | 4.52 kg | 内部 AC/DC Power Adapter, 240W | 45 W | -5 to 40 °C |
| USW-Pro-48-PoE | (48) GbE RJ45 port, (4) 10G SFP+ port | (port 1-40) 802.3af/at PoE (pins 1, 2+; 3, 6-), (port 41-48) 802.3bt PoE (pairs A 1, 2+; 3, 6-)(pairs B 4 , 5+; 7, 8-) | 802.3af/at : 32 W, 802.3bt : 64 W | 600 W | 442.4 x 399.6 x 43.7 mm | 6.25 kg | 内部 AC/DC Power Adapter, 660W | 60 W | -5 to 40 °C |
| 製品名 | インターフェイス | PoEインターフェイス | PoEポート毎の最大ワット数 | PoE出力合計ワット数 | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 |
ネットワークカメラ
ご利用にはビデオ監視・録画ツール「UniFi Protect」が別途必要です。UniFi ProtectはUCK-G2-PLUS, UNVR, UNVR-Pro, UDM-Pro, UDM-SE, UDRに含まれます。
| 製品名 | 水平視野角 | 大きさ | 重さ | 耐環境性能 | 解像度 | 接続方法 | フレームレート | ズーム性能 | 双方向オーディオ | 暗視 |
|---|---|---|---|---|---|---|---|---|---|---|
| G4 PTZ | 64° with PTZ | 207 x 223.7 x341.3 mm | 3.8 kg | IP66 | 8MP, 4K Ultra-HD (3840 x 2160) | RJ45 with 802.3bt | 50 FPS | 22x 光学ズーム | ー | レ |
| G4 Pro | 109.9° | ∅ 86 x 153 mm | 700 g | IP67 | 8MP, 4K Ultra-HD (3840 x 2160) | RJ45 with 802.3af/at | 50 FPS | 3x 光学ズーム | ー | レ |
| G4 Dome | 102.4° | ∅ 109.2 x 64.5mm | 370 g | IPX4, IK08 | 4MP (2688 x 1512) | RJ45 with 802.3af | 48 FPS | デジタルズーム | レ | レ |
| AI 360 | 360° with PTZ | ∅ 147 x 49 mm | 655 g | IPX4, IK08 | 5MP (1920 x 1920) | RJ45 with 802.3af | 30 FPS | デジタルズーム | レ | レ |
| G4 Instant | 111.3° | 81.6 x 50 x 47.2mm | 125 g | IPX5, IK04 | 5MP, 2K HD (2688 x 1512) | Wi-Fi 5 | 30 FPS | デジタルズーム | レ | レ |
| G3 Flex | 87° | 107.5 x 48 x 48mm | 170 g | IPX4 | 2MP, Full-HD (1920 x 1080) | RJ45 with 802.3af | 25 FPS | デジタルズーム | レ | レ |
| 製品名 | 水平視野角 | 大きさ | 重さ | 耐環境性能 | 解像度 | 接続方法 | フレームレート | ズーム性能 | 双方向オーディオ | 暗視 |
コントローラー
UCK-G2はUniFi Network専用、UCK-G2-PLUSはUniFi Network / UniFi Protect同時利用、UNVR / UNVR-ProはUniFi Protect専用です。
| 製品名 | インターフェイス | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 |
|---|---|---|---|---|---|---|
| UCK-G2 | (1) GbE RJ45 port | 27.10 x 46.80 x 119.75 mm | 172 g | 802.3af, USB-C 5 V DC, 1 A | 5 W | 0 ~ 35 °C |
| UCK-G2-PLUS | (1) GbE RJ45 port | 131.16 x 27.10 x 134.20 mm | 582 g | 802.3af, USB-C 5 V DC, 1 A | 12.95 W | -5 ~ 45 °C |
| UNVR | (1) GbE RJ45 port, (1) 10G SFP+ port | 442.4 x 325 x 43.7 mm | 5.11 kg | 内部 AC/DC Power Adapter, 150W | 100 W | -5 ~ 40 °C |
| UNVR-Pro | (1) GbE RJ45 port, (1) 10G SFP+ port | 442 x 325 x 87 mm | 9.2 kg | 内部 AC/DC Power Adapter, 200W | 160 W | -5 ~ 40 °C |
| 製品名 | インターフェイス | 大きさ | 重さ | 電源 | 最大消費電力 | 動作温度 |
